W układzie klimatyzacji samochodowej to niewielki element, ale od niego zależy, czy do parownika trafi dokładnie tyle czynnika, ile trzeba. zawór rozprężny klimatyzacji reguluje przepływ, stabilizuje pracę chłodzenia i chroni sprężarkę przed pracą w złych warunkach. W tym tekście wyjaśniam, jak działa, po czym rozpoznać jego awarię, kiedy wymiana ma sens i jakie błędy najczęściej psują całą naprawę.
Najkrócej o tym elemencie i jego roli w klimatyzacji
- To precyzyjny zawór dozujący czynnik do parownika, a nie zwykła dławica.
- Jego zadaniem jest oddzielenie strony wysokiego i niskiego ciśnienia oraz utrzymanie właściwego przegrzania pary.
- Najczęstsze objawy awarii to słabe chłodzenie, wahania temperatury, szron na przewodach i przeciążona sprężarka.
- Po awarii sprężarki sam zawór zwykle nie wystarczy do uratowania układu; liczy się też płukanie, osuszacz i próba szczelności.
- W praktyce koszt części bywa umiarkowany, ale rachunek rośnie przez robociznę i obsługę całego obiegu.
Jak działa ten element i dlaczego ma tak duże znaczenie

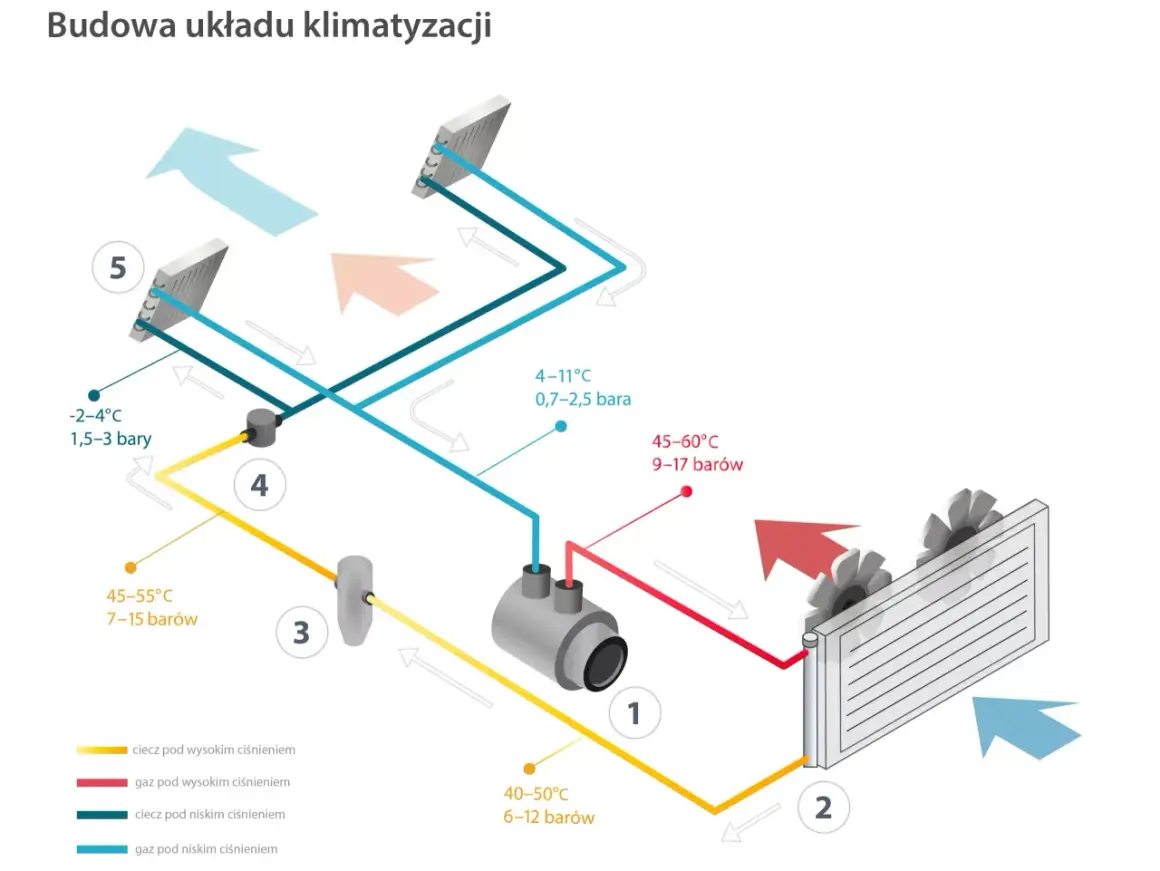

W klimatyzacji samochodowej czynnik chłodniczy krąży między stroną wysokiego i niskiego ciśnienia. Zawór rozprężny dozuje jego ilość tak, żeby do parownika trafiała dokładnie taka porcja, jaka pozwala odebrać ciepło z kabiny, ale nie doprowadzić do zalania sprężarki ciekłym czynnikiem. To właśnie kontrola przepływu decyduje o tym, czy układ chłodzi stabilnie, czy zaczyna falować i traci wydajność.
Najprościej mówiąc, zawór obniża ciśnienie czynnika przed parownikiem, a razem z tym spada jego temperatura. W parowniku czynnik odparowuje, zabierając ciepło z powietrza nawiewanego do kabiny. Z punktu widzenia serwisu ważne jest też pojęcie przegrzania, czyli niewielkiego zapasu temperatury pary nad temperaturą wrzenia. Ten zapas chroni sprężarkę, bo do jej wnętrza wraca tylko para, a nie ciecz.
W większości aut zawór siedzi tuż przed parownikiem, zwykle w pobliżu modułu HVAC za deską rozdzielczą. To sprawia, że mały problem mechaniczny albo zanieczyszczenie w tym miejscu potrafi rozwalić pracę całego układu. Gdy rozumiem tę zasadę, dużo łatwiej odróżniam prawdziwą usterkę zaworu od awarii, która tylko ją udaje.
Jakie są rodzaje i czym różni się od dyszy dławiącej
W praktyce nie każdy samochód ma taki sam element rozprężny. W jednych układach pracuje klasyczny zawór termostatyczny, w innych prosta dysza dławiąca, a w bardziej zaawansowanych systemach pojawiają się zawory sterowane elektronicznie. Różnice nie są kosmetyczne, bo wpływają na komfort chłodzenia, sposób diagnozy i koszt naprawy.
| Rozwiązanie | Gdzie spotykane | Co daje | Ograniczenia |
|---|---|---|---|
| Zawór termostatyczny TXV | W wielu autach osobowych, zwłaszcza tam, gdzie liczy się precyzja regulacji | Płynniej dawkuje czynnik, lepiej reaguje na zmiany obciążenia i temperatury | Jest wrażliwy na zanieczyszczenia, wilgoć i błędy w obsłudze układu |
| Dysza dławiąca | W prostszych konstrukcjach lub w układach projektowanych pod niższy koszt i prostszą budowę | Jest tania, prosta i łatwa konstrukcyjnie | Mniej elastycznie reaguje na zmiany warunków pracy, dlatego komfort chłodzenia bywa słabszy |
| Elektroniczny zawór rozprężny | W nowszych autach, hybrydach i części układów z rozbudowanym zarządzaniem temperaturą | Umożliwia bardzo precyzyjne sterowanie przepływem i lepszą współpracę z elektroniką auta | Diagnostyka i dobór części są bardziej wymagające, a błąd w doborze łatwiej kończy się kolejną usterką |
Różnica między nimi jest ważna także dlatego, że objawy uszkodzenia nie zawsze wyglądają tak samo. W zaworze termostatycznym częściej widzę falowanie pracy, w dyszy dławiącej bardziej sztywne objawy związane z drożnością, a w układach elektronicznych dochodzi jeszcze warstwa sterowania. To prowadzi prosto do pytania, po czym właściwie poznać, że zaczyna się problem.
Po czym poznać, że zawór zaczyna szwankować
Najbardziej oczywisty sygnał to słabe chłodzenie, ale to tylko początek listy. W praktyce kierowca często widzi kilka objawów naraz: klimatyzacja przez chwilę działa dobrze, potem zaczyna chłodzić słabiej, a po pewnym czasie nawiew robi się niemal letni. Zdarza się też oblodzenie przewodów, szron na parowniku albo wahania temperatury, które najbardziej denerwują podczas dłuższej jazdy.
- Słabe chłodzenie kabiny mimo tego, że sprężarka pracuje.
- Falowanie temperatury, czyli raz zimno, raz wyraźnie cieplej.
- Szron lub lód na przewodach, przy parowniku albo na elementach przy grodzi.
- Częste załączanie i wyłączanie sprężarki, zwłaszcza przy większym obciążeniu układu.
- Głośniejsza lub bardziej nerwowa praca całego obiegu, która wcześniej nie występowała.
Najbardziej mylący jest scenariusz, w którym klima chłodzi poprawnie tylko przez kilka minut, a potem wyraźnie słabnie. Taki objaw łatwo zrzucić na „brak czynnika”, a tymczasem równie dobrze może chodzić o zawór przycinający się pod obciążeniem albo o problem z kontrolą ciśnień. Gdy objawy są niejednoznaczne, trzeba wejść głębiej w przyczynę.
Co najczęściej go uszkadza i jak nie pomylić usterki z inną awarią
Z mojego doświadczenia największy błąd polega na tym, że ktoś patrzy wyłącznie na sam zawór, a pomija cały obieg. Tymczasem to właśnie zanieczyszczenia, wilgoć, błędna ilość czynnika albo problemy po stronie skraplacza i wentylatora najczęściej wywołują objawy, które wyglądają jak awaria zaworu. Sam element jest zwykle ofiarą tego, co dzieje się wcześniej w układzie.
| Co może go wytrącić z pracy | Co dzieje się w układzie |
|---|---|
| Wilgoć w obiegu | Zawór potrafi przycinać się lub zamarzać, a chłodzenie staje się niestabilne. |
| Opiłki po sprężarce | Przepływ spada, a układ zaczyna pracować nierówno albo przestaje chłodzić. |
| Zabrudzony skraplacz lub niesprawny wentylator | Rosną ciśnienia, a zawór wychodzi poza swój normalny zakres pracy. |
| Zła ilość czynnika | Układ chłodzi słabo i daje odczyty, które łatwo źle zinterpretować. |
Diagnozę zaczynam od pomiaru ciśnień po obu stronach, sprawdzenia temperatur przewodów, pracy wentylatora skraplacza i stanu osuszacza. Jeśli po awarii sprężarki w układzie są opiłki, samo wstawienie nowego zaworu to zwykle półśrodek. Tego elementu nie traktuję jak części, którą da się „przepłukać i zostawić” na siłę, bo problem zazwyczaj siedzi głębiej. A gdy już wiem, co jest przyczyną, mogę sensownie przejść do wymiany.
Jak przebiega wymiana i ile zwykle kosztuje
Sam zawór wymienia się dopiero wtedy, gdy układ jest bezpiecznie opróżniony z czynnika i wiadomo, że diagnoza jest trafna. W prostych autach to jeszcze bywa szybka robota, ale w modelach z mocno zabudowanym parownikiem trzeba liczyć się z większym demontażem, a czasem nawet z pracą przy desce rozdzielczej. Do tego dochodzi obowiązkowa obsługa całego układu, bo bez niej naprawa nie ma sensu.
- Odzyskuje się czynnik i odłącza układ.
- Demontuje się elementy dające dostęp do zaworu.
- Montuje się nowy zawór z nowymi uszczelkami.
- Jeśli układ ma ślady opiłków, płucze się go i często wymienia osuszacz.
- Po złożeniu robi się próżnię, test szczelności i napełnienie zgodne z normą producenta.
W praktyce ceny wyglądają tak: część aftermarketowa kosztuje zwykle około 50-200 zł, markowa lub OE 150-450 zł, a robocizna w prostszych autach często zamyka się w 200-600 zł. W modelach z utrudnionym dostępem, na przykład wtedy, gdy trzeba rozbierać sporą część kabiny, koszt rośnie wyraźnie. W autach z R1234yf i elektryczną sprężarką trzeba też pilnować właściwego oleju i procedury serwisowej, bo tu pomyłka bywa kosztowna.
Jeśli po wymianie nadal nie ma poprawy, zwykle problem leży nie w samym zaworze, tylko w tym, że naprawa nie objęła całego obiegu. To właśnie tu najłatwiej popełnić najdroższy błąd.
Jakie błędy najczęściej psują naprawę
Najczęściej widzę te same skróty myślowe: wymieniona jedna część, a reszta układu zostaje „jak była”. To działa tylko pozornie, bo klimatyzacja jest układem zależnym od czystości, szczelności i właściwej ilości czynnika. Jeśli któryś z tych warunków nie zostanie spełniony, nowy zawór bardzo szybko zacznie pracować w złych warunkach.
- zostawienie starego osuszacza po awarii sprężarki,
- montaż zaworu bez nowych oringów,
- dobranie niezgodnej wersji do konkretnego układu lub czynnika,
- brak płukania po opiłkach,
- pominięcie próżni i testu szczelności,
- nabijanie czynnika „na oko” zamiast według masy z tabliczki pojazdu.
To właśnie te skróty sprawiają, że po kilku tygodniach wraca ten sam problem, tylko pod inną postacią. Dobrze zrobiony serwis nie kończy się na przykręceniu nowej części, tylko na przywróceniu całego obiegu do właściwych warunków pracy. Zanim więc uznasz, że winny jest wyłącznie zawór, warto jeszcze sprawdzić kilka rzeczy, które często mylą nawet doświadczonych kierowców.
Co sprawdzić, zanim uznasz, że winny jest tylko zawór
Gdy klima chłodzi słabo, nie zaczynam od zgadywania. Najpierw sprawdzam rzeczy, które potrafią dać identyczne objawy jak awaria zaworu, a są dużo prostsze do naprawy. To oszczędza czas i pieniądze, bo często źródło problemu leży gdzieś indziej niż w samym elemencie rozprężnym.
- filtr kabinowy,
- pracę wentylatora skraplacza,
- szczelność przewodów i połączeń,
- ilość czynnika w układzie,
- stan sprężarki i sprzęgła lub sterowania,
- osuszacz i ewentualne ślady wilgoci.
W praktyce najbardziej opłaca się zacząć od pomiarów, a nie od zgadywania. Gdy układ jest rozpoznany po ciśnieniach, temperaturach i historii napraw, łatwo odróżnić faktycznie uszkodzony zawór od problemu, który tylko go naśladuje. To zwykle najszybsza droga do naprawy, która działa dłużej niż jeden sezon.
