Uzwojenie alternatora odgrywa kluczową rolę w prawidłowym działaniu pojazdu, dlatego ważne jest, aby regularnie je sprawdzać. Właściwe pomiary i diagnostyka uzwojenia mogą pomóc w zidentyfikowaniu potencjalnych problemów, zanim staną się one poważnymi awariami. W tym artykule dowiesz się, jak skutecznie zmierzyć rezystancję uzwojenia, sprawdzić stan izolacji oraz ocenić diody prostownicze, aby uniknąć kosztownych napraw.
Wiedza na temat sposobów diagnozowania uzwojenia alternatora jest nieoceniona dla każdego właściciela pojazdu. Dzięki prostym krokom, które przedstawimy, będziesz mógł samodzielnie ocenić stan swojego alternatora i podjąć odpowiednie działania w przypadku wykrycia nieprawidłowości.
Kluczowe informacje:
- Pomiar rezystancji uzwojenia alternatora powinien wynosić od 3,8 do 5,4 Ω.
- Stan izolacji można sprawdzić, mierząc rezystancję między wałkiem a pierścieniami.
- Wartość zerowa rezystancji wskazuje na zwarcie uzwojenia z masą.
- Diody prostownicze można testować przy obciążeniu 7-10 amperów, aby ocenić ich sprawność.
- W przypadku uszkodzenia uzwojenia najlepiej jest nawinąć nowe uzwojenie zgodnie z parametrami oryginalnymi.
Jak prawidłowo zmierzyć rezystancję uzwojenia alternatora?
Prawidłowy pomiar rezystancji uzwojenia alternatora jest kluczowy dla jego efektywności. Regularne sprawdzanie rezystancji pozwala na wczesne wykrycie problemów, które mogą prowadzić do poważnych awarii. Warto wiedzieć, że optymalna wartość rezystancji powinna wynosić od 3,8 do 5,4 Ω, jednak zawsze należy odwołać się do danych producenta.
Nieprawidłowe wartości rezystancji mogą świadczyć o uszkodzeniach, takich jak zwarcia międzyzwojowe lub przerwy w obwodzie. Testowanie uzwojenia alternatora jest więc niezbędnym krokiem w diagnostyce, który może zaoszczędzić czas i pieniądze na kosztowne naprawy w przyszłości.
Narzędzia potrzebne do pomiaru rezystancji uzwojenia
Aby przeprowadzić pomiar rezystancji, potrzebujesz kilku podstawowych narzędzi. Przede wszystkim, niezbędny będzie omomierz, który umożliwia dokładne pomiary. Upewnij się, że urządzenie jest w dobrym stanie i kalibrowane. Dodatkowo warto mieć pod ręką rękawice ochronne oraz okulary ochronne, aby zapewnić sobie bezpieczeństwo podczas pracy.
W przypadku bardziej skomplikowanych pomiarów, może być potrzebny także multimetr, który oferuje szerszy zakres funkcji. Zainwestowanie w dobrej jakości narzędzia to klucz do uzyskania wiarygodnych wyników. Pamiętaj, że bezpieczeństwo jest najważniejsze, dlatego zawsze stosuj się do zasad BHP podczas pracy z urządzeniami elektrycznymi.

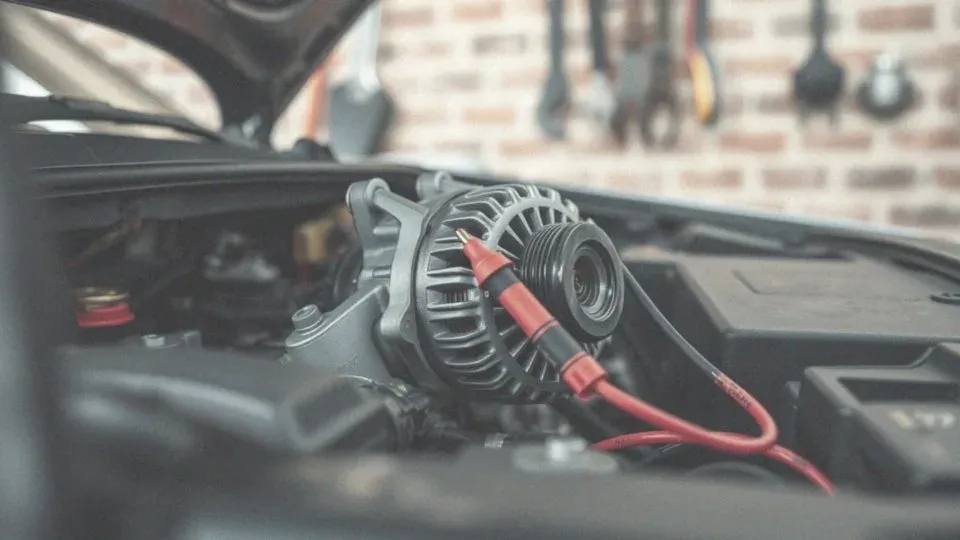

Krok po kroku: Pomiar rezystancji uzwojenia alternatora
Rozpocznij od odłączenia akumulatora, aby uniknąć niebezpieczeństwa porażenia prądem. Następnie przygotuj omomierz, ustawiając go na odpowiedni zakres pomiarowy. Przykładając jedną końcówkę omomierza do środka układu (tzw. gwiazda, nieoznaczony przewód), a drugą do trzech końców uzwojeń stojana, dokonaj pomiaru. Zapisz wartość, aby móc ją porównać z danymi producenta.
Jeżeli wartość rezystancji jest niższa niż 3,8 Ω, może to wskazywać na zwarcie międzyzwojowe. Z kolei wyższa wartość może sugerować przerwę w obwodzie. W takim przypadku warto przeprowadzić dodatkowe testy, aby dokładniej zdiagnozować problem. Nie zapomnij o dokładnym sprawdzeniu wszystkich połączeń, ponieważ luźne kable mogą również wpływać na wyniki pomiarów.
Na koniec, po zakończeniu pomiarów, podłącz akumulator z powrotem. Zawsze pamiętaj o zachowaniu ostrożności i stosowaniu się do zasad bezpieczeństwa.
Jak sprawdzić stan izolacji uzwojenia alternatora?
Izolacja uzwojenia alternatora jest kluczowa dla jego prawidłowego działania. Sprawdzanie stanu izolacji pozwala na wykrycie potencjalnych problemów, które mogą prowadzić do awarii. Właściwa izolacja chroni przed zwarciami oraz zapewnia efektywność pracy alternatora.
W przypadku uszkodzonej izolacji, alternator może nie działać poprawnie, co prowadzi do problemów z ładowaniem akumulatora. Testowanie uzwojenia alternatora pod kątem stanu izolacji jest więc niezbędnym krokiem w diagnostyce, aby uniknąć kosztownych napraw.
Techniki pomiaru stanu izolacji uzwojenia
Jedną z najpopularniejszych metod pomiaru stanu izolacji jest test rezystancji izolacji. Aby go przeprowadzić, należy użyć omomierza. Przykładając jedną końcówkę do wałka, a drugą do jednego z pierścieni, można zmierzyć rezystancję. Wartość zerowa rezystancji wskazuje na zwarcie uzwojenia z masą, co jest sygnałem do natychmiastowej interwencji.
Inną metodą jest test napięcia, który polega na przyłożeniu napięcia do uzwojenia i pomiarze reakcji. Wartości poniżej standardowych norm mogą wskazywać na problemy z izolacją. Regularne testowanie izolacji pozwala na wczesne wykrycie problemów, co jest kluczowe dla długowieczności alternatora.
Co oznaczają wyniki pomiaru izolacji?
Wyniki pomiarów izolacji mają kluczowe znaczenie dla oceny stanu alternatora. Wartości rezystancji powinny być znacznie wyższe niż standardowe wartości, które wynoszą zazwyczaj od 1 MΩ do 10 MΩ. Im wyższa wartość rezystancji, tym lepszy stan izolacji. Niska rezystancja sygnalizuje problemy, które mogą prowadzić do awarii.
W przypadku stwierdzenia, że wartość rezystancji jest zbyt niska, należy przeprowadzić dalsze testy, aby zidentyfikować źródło problemu. Może to obejmować sprawdzenie połączeń oraz stanu izolacji w różnych częściach alternatora. Diagnostyka alternatora w tym zakresie jest kluczowa, aby uniknąć poważniejszych problemów w przyszłości.
| Typ alternatora | Standardowa wartość rezystancji izolacji |
| Alternator A | 1 MΩ |
| Alternator B | 5 MΩ |
| Alternator C | 10 MΩ |
Czytaj więcej: Jak samodzielnie sprawdzić alternator w Fordzie Mondeo MK3 i uniknąć kosztownych napraw
Jak diagnozować diody prostownicze w alternatorze?
Diody prostownicze są kluczowymi elementami alternatora, które przekształcają prąd zmienny w prąd stały. Ich prawidłowe działanie jest niezbędne do zapewnienia stabilnego ładowania akumulatora. Jeśli diody są uszkodzone, alternator nie będzie w stanie efektywnie ładować, co może prowadzić do problemów z elektryką w pojeździe.
Właściwa diagnostyka diod prostowniczych pozwala na szybkie wykrycie problemów i ich naprawę. Testowanie diod prostowniczych jest prostym procesem, który można wykonać przy użyciu multimetru. Dzięki temu można ocenić, czy diody działają prawidłowo, a także sprawdzić, czy nie występują zwarcia lub przerwy w obwodzie.
Metody testowania diod prostowniczych w alternatorze
Jedną z najczęściej stosowanych metod testowania diod jest użycie multimetru. Ustaw multimetr na pomiar diod i podłącz końcówki do diody. Powinieneś uzyskać niską wartość w jednym kierunku (prąd przewodzi) i wysoką wartość w przeciwnym kierunku (prąd nie przewodzi). Jeśli dioda przewodzi w obu kierunkach lub wcale, oznacza to, że jest uszkodzona.
Innym sposobem jest test obciążeniowy. Podczas tego testu można użyć voltomierza do pomiaru napięcia na diodach podczas obciążenia. Przy obciążeniu 7-10 amperów, napięcie powinno być na odpowiednim poziomie. Jeśli napięcie jest zbyt niskie, może to wskazywać na problem z diodami prostowniczymi.
Jak interpretować wyniki pomiaru diod?
Wyniki pomiarów diod są kluczowe dla oceny ich stanu. Jeśli dioda działa prawidłowo, powinna przewodzić prąd tylko w jednym kierunku. W przypadku, gdy multimeter pokazuje niską wartość w obu kierunkach, dioda jest uszkodzona i wymaga wymiany. Wartości powinny być również zgodne z parametrami producenta.
Podczas testu obciążeniowego, jeśli napięcie spada poniżej normy, może to sugerować, że dioda nie jest w stanie przeprowadzić odpowiedniej ilości prądu. Diagnostyka alternatora w tym zakresie jest niezbędna, aby zapewnić jego prawidłowe działanie i uniknąć dalszych uszkodzeń.
Jak uniknąć kosztownych napraw alternatora?
Regularne kontrole alternatora są kluczowe dla jego długowieczności. Zapobieganie problemom poprzez wczesne wykrywanie usterek pozwala zaoszczędzić pieniądze na kosztownych naprawach. Warto wdrożyć rutynowe sprawdzanie stanu alternatora, aby wychwycić ewentualne nieprawidłowości.
Oprócz testowania diod i uzwojeń, warto również regularnie sprawdzać połączenia elektryczne i stan akumulatora. Regularne kontrole alternatora mogą pomóc w uniknięciu nieprzewidzianych awarii, które mogą prowadzić do kosztownych napraw.
Regularne kontrole alternatora jako sposób na oszczędności
Rutynowe kontrole alternatora powinny obejmować sprawdzenie wszystkich jego komponentów. Warto stworzyć harmonogram przeglądów, który pozwoli na systematyczne monitorowanie stanu alternatora. Przeglądy co 6-12 miesięcy są zalecane, aby zapewnić jego niezawodność.
Podczas przeglądów zwracaj uwagę na wszelkie nieprawidłowości, takie jak nieprawidłowe napięcie ładowania czy hałasy z alternatora. Wczesne wykrycie problemów pozwala na ich szybką naprawę, co z kolei ogranicza ryzyko poważniejszych awarii i kosztów związanych z naprawą.
Częste objawy uszkodzenia uzwojenia alternatora do obserwacji
Warto znać objawy, które mogą wskazywać na uszkodzenie uzwojenia alternatora. Nieprawidłowe ładowanie akumulatora, migające kontrolki na desce rozdzielczej, a także dziwne dźwięki wydobywające się z alternatora mogą być sygnałami, że coś jest nie tak. Obserwowanie tych symptomów pozwala na szybką reakcję.
Inne objawy to spadek napięcia podczas pracy silnika oraz nadmierne nagrzewanie się alternatora. Jeśli zauważysz którykolwiek z tych objawów, warto jak najszybciej przeprowadzić diagnostykę. Sprawdzanie alternatora pod kątem tych problemów może uratować cię przed kosztownymi naprawami w przyszłości.
- Nieprawidłowe ładowanie akumulatora
- Migająca kontrolka ładowania
- Dziwne dźwięki z alternatora
- Spadek napięcia podczas pracy silnika
- Nadmierne nagrzewanie się alternatora
Regularne kontrole alternatora kluczem do uniknięcia awarii
W artykule podkreślono, jak regularne kontrole alternatora mogą znacząco przyczynić się do uniknięcia kosztownych napraw. Wczesne wykrywanie usterek, takich jak nieprawidłowe ładowanie akumulatora czy dźwięki wydobywające się z alternatora, pozwala na szybką reakcję i zapobiega poważniejszym problemom. Zastosowanie rutynowych przeglądów co 6-12 miesięcy jest kluczowe dla zapewnienia niezawodności alternatora.
Artykuł wskazuje również na znaczenie testowania diod prostowniczych oraz uzwojeń, które są istotnymi elementami w procesie diagnostyki. Testowanie diod przy użyciu multimetru oraz analiza wyników pomiarów mogą dostarczyć cennych informacji na temat stanu alternatora. Dzięki tym działaniom można zminimalizować ryzyko awarii i zwiększyć żywotność urządzenia, co w dłuższej perspektywie prowadzi do oszczędności finansowych.
